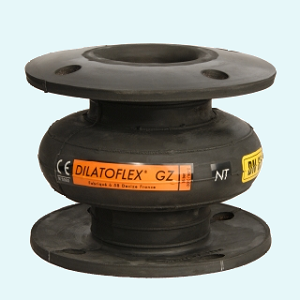

  • Dilatoflex® Serien NT
  •
  • Update: Die Serien NT-1 und NT-2 wurden durch die Serien T ersetzt.

  • Investition in Energieeinsparungen bei der Herstellung der Kompensatoren
  • hat zu einem Re-Design dieser Dilatoflex-Serien geführt.
  • Die technischen Eigenschaften sind unverändert: Bewegungen, Druck, Temperatur,
  • Fabrikationslängen. Die Serien T ist ein 1 zu 1 Ersatz der alten Serie.
  • Die Stahlflansche der Dilatoflex Serien T sind jetzt drehbar:
  • einfachere Montage, ein zusätzlicher Vorteil.
  • Siehe die nächste Seite auf dieser Website für die Serien T.
  •
  • Die Serien NT (DN20 bis DN32) ist noch verfügbar!

  •
  • Zuverläßige Dehnungsaufname durch folgende Merkmale:
  • - hohe schmalle Welle, deshalb große Dehnungsaufname.
  • - hohe schmalle Welle, deshalb niedrige Verstellkräfte.
  • - voll-Gummiflansche, deshalb zuverläßige Abdichtung.
  • - Zylindrisch Formfest Teil neben Welle, deshalb niedrige Spannungen im Flanschteil.
  • - Zylindrisch Formfest Teil neben Welle, deshalb niedrige Spannungen im Welle.
  • - niedrige Spannungen in Gummi, deshalb lange Lebensdauer.
  •
  • Sonstige Merkmale:
  • -Drei Typen:
  •      NT    Nennweiten DN   20 - DN   32serie nt
  •      NT-1 Nennweiten DN   40 - DN 450 mit 1 Welleserie nt-1
  •      NT-2 Nennweiten DN 250 - DN 450 mit 2 Wellenserie nt-2
  • - viele Gummiqualitäten, siehe nachstehende Tabelle.
  • - Qualitätsgummi, dsehalb lange Lebensdauer.
  • - 16 bar Druck bei maximale Temperatur und bei maximale Dehnungsaufname.
  • - feuerverzinkte stahlen Hinterlegflansche gelocht nach PN10, andere Werkstoffe und Bohrungen auf Anfrage.
  • - Zertifiziert, z.B. CE-PED 2014/68/EU Cat. III

Gummiqualitäten Dilatoflex® Serien NT
Gummiqualität Farbe Anwendung Max. Temperatur
(°C) @ 16 bar
AR/CN Rot Korrosive und Abrasive Medien (schwache Säuren und Laugen) 90
CC Grün Heizung und Klima Wasser, auch mit Glycol 90 (110°C bis 10 bar)
EPC Creme Trinkwasser, Kalt Warm-santitärbrauchwasser, Nahrungsmitteln 95
GZ Orange Gas- Druckluft-Treibstoffe-Öle-Kohlenwasserstoffe mit Bensolanteil <40%
Meereswasser, Abwasser, Oberflachenwasser, Demiwasser
90
YP Gelb Starke Säuren und Laugen (außer Chlorwasserstof) 100
TE Lila Säuren und Laugen, verdunnte Chlorverbindungen 100
ES Weiß Überhitzt Wasser, Dampf 140
AB Grau Säuren und Laugen, verdunnte Chlorverbindungen 100

Abmessungen und technische Daten Dilatoflex® Serien NT
Serien

Nennweite
(DN)
Baulänge
(mm)
Axiale Bewegung
(mm)
Laterale Bewegung
(- und +) (mm)
Angulare Bewegung
(- und +) (°)
Max. Betriebsdruck
(bar)
NT 20 150 -12 / +8 3 5 12
NT 25 150 -15 / +8 3 5 12
NT 32 150 -15 / +8 3 5 12
NT-1 40 150 -30 / +20 15 20 16
NT-1 50 150 -30 / +30 15 20 16
NT-1 65 150 -30 / +30 15 20 16
NT-1 80 150 -30 / +30 15 20 16
NT-1 100 150 -30 / +30 15 20 16
NT-1 125 150 -30 / +30 15 10 16
NT-1 150 150 -30 / +30 15 10 16
NT-1 200 150 -30 / +30 15 10 16
NT-1 225 150 -30 / +30 15 10 16
NT-1 250 200 -25 / +30 30 9 16
NT-1 300 200 -25 / +30 30 8 16
NT-1 350 200 -25 / +30 30 7 16
NT-1 400 200 -25 / +30 30 6 16
NT-1 450 200 -25 / +30 30 5 16
NT-2 250 300 -60 / +60 45 25 16
NT-2 300 300 -60 / +60 45 22 16
NT-2 350 300 -60 / +60 45 18 16
NT-2 400 300 -60 / +60 45 16 16
NT-2 450 300 -60 / +60 45 14 16
