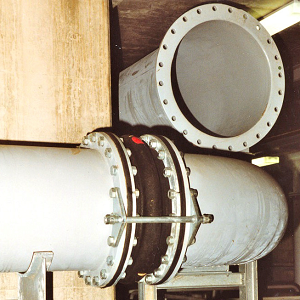

  • Dilatoflex® Serien N
  •
  • Zuverläßige, robuste Flexibilität für schwere Anwendungen durch folgende Merkmale:
  • - Dickes Gummi in Flansche, deshalb robust.
  • - Dickes Gummi in zylindrisches Teil, deshalb robust.
  • - voll-Gummiflansche, deshalb zuverläßige Abdichtung.
  • - Zylindrisch Formfest Teil neben Welle, deshalb niedrige Spannungen im Flanschteil.
  • - Zylindrisch Formfest Teil neben Welle, deshalb niedrige Spannungen im Welle.
  • - niedrige Spannungen in Gummi, deshalb lange Lebensdauer.
  • - Überdimensioniert im Entwurf, deshalb lange Lebensdauer.
  •
  • Sonstige Merkmale:
  • - Drei Typen:
  •       A standard Nennweiten
  •       B große Bewegungen
  •       C nicht standard Nennweiten
  • - DN500 - DN3000.
  • - viele Gummiqualitäten, siehe nachstehende Tabelle.
  • - Qualitätsgummi, dsehalb lange Lebensdauer.
  • - feuerverzinkte stahlen Hinterlegflansche gelocht nach PN10, andere Werkstoffe und Bohrungen auf Anfrage.
  • - Druckbeständig, siehe Tabelle, bei maximale Temperatur und bei maximale Dehnungsaufname.

Gummiqualitäten Dilatoflex® Serien N
Gummiqualität Farbe Anwendung Max. Temperatur
(°C) @ 10 bar
AR/CN Rot Korrosive und Abrasive Medien (schwache Säuren und Laugen) 90
AB Grau Korrosive und Abrasive Medien (schwache Säuren und Laugen) 100
EPC Creme Trinkwasser, Kalt Warm-santitärbrauchwasser, Nahrungsmitteln 95
GZ Orange Gas- Druckluft-Treibstoffe-Öle-Kohlenwasserstoffe mit Bensolanteil <40%
Meereswasser, Abwasser, Oberflachenwasser, Demiwasser 		90
YP Gelb Starke Säuren und Laugen (außer Chlorwasserstof) 100
TE Lila Säuren und Laugen, verdunnte Chlorverbindungen 100
HH Blau nicht aromatische Kohlenwasserstoffe, Abwasser, Oberflächenwasser 90

Abmessungen und technische Daten Dilatoflex® Serien N
Type
  		Nennweite
(DN) 		Baulänge
(mm) 		Axiale Bewegung
(mm) 		Laterale Bewegung
(- und +) (mm) 		Angulare Bewegung
(- und +) (°) 		Max. Betriebsdruck
(bar)
A 500 300 -40 / +30 20 6 10
A 550 300 -20 / +20 15 4 10
A 600 300 -40 / +40 20 7 10
A 700 300 -40 / +40 20 6 10
A 750 300 -20 / +20 15 3 10
A 800 400 -40 / +40 20 5 10
A 900 400 -40 / +40 20 5 10
A 1000 400 -40 / +40 20 4 10
A 1100 400 -40 / +30 20 3 6
A 1200 400 -40 / +40 20 3 6
A 1300 400 -20 / +20 15 1,5 6
A 1400 400 -40 / +40 20 3 6
A 1500 400 -20 / +20 15 1,5 6
A 1600 400 -40 / +30 20 2 6
A 1800 400 -20 / +20 15 1 6
A 2400 400 -50 / +40 20 1,5 6
B 700 750 -150 / +150 75 15 *
B 800 750 -150 / +150 75 15 *
B 1600 750 -150 / +150 75 10 *
B 2000 750 -150 / +150 75 8 *
B 2000 750 -150 / +100 50 5 *
B 2200 750 -150 / +150 75 7 *
B 2400 600 -120 / +120 40 5 *
B 2600 750 -150 / +150 75 6 *
B 3000 750 -150 / +100 50 3 *
C 850 400 -40 / +40 20 5 *
C 1250 400 -40 / +40 20 3 *
C 1700 400 -40 / +30 20 1,5 *
C 2150 500 -60 / +60 30 2 *
C 2500 750 -150 / +100 50 4 *
